Клапаны для фанкойлов: виды, приводы и характеристики

Для регулирования потока теплоносителя в фанкойлах применяют специализированные клапаны с различными конструкциями и приводами. Выбор правильного типа клапана, привода и характеристик напрямую влияет на эффективность работы системы отопления или кондиционирования.

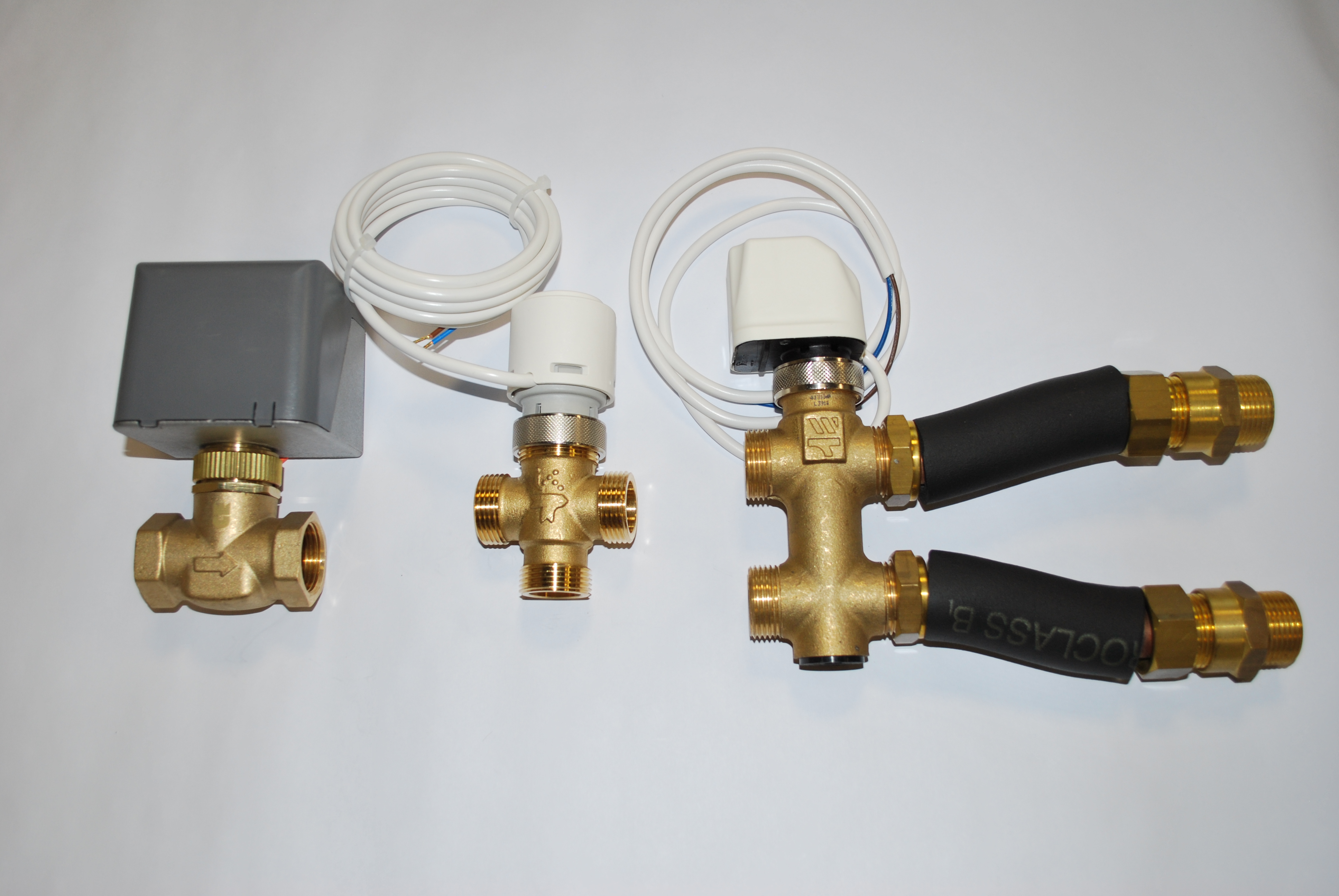

Виды клапанов для фанкойлов

Двухходовой клапан предназначен только для перекрытия или открытия потока жидкости и обычно используется в системах с переменным расходом жидкости — он «включает» или «отключает» подачу воды в фанкойл. Трёхходовой клапан распределяет потоки и применяется для поддержания нужной температуры, позволяя теплоносителю циркулировать через фанкойл или обходить его по байпасу.

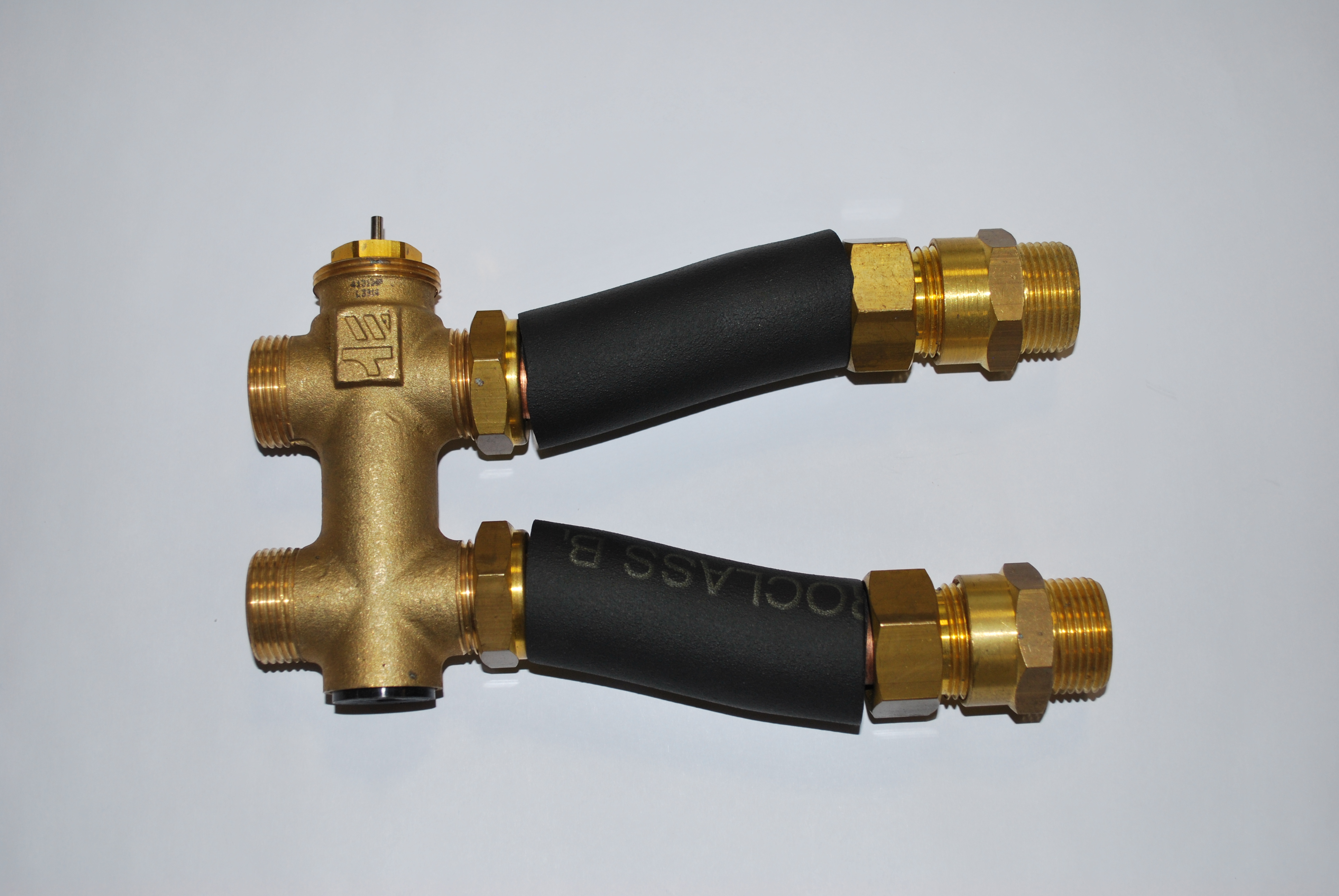

Четырёхпортовый клапан — это конструктивная модификация трёхходового клапана, более удобная в монтаже. За счет дополнительного порта упрощается подключение и обвязка, становится легче организовать байпас и разместить трубопроводы в ограниченном пространстве. Это не клапан для четырёхтрубных систем, а удобная вариация трёхходового клапана для более гибкой компоновки.

Тип клапана	Функция	Применение
Двухходовой	Открывает/закрывает поток	Системы с переменным расходом
Трёхходовой	Распределяет поток	Системы с постоянным расходом, байпас
Четырёхпортовый	Модификация трёхходового, удобный монтаж	Те же задачи, что и трёхходовой, с удобной обвязкой

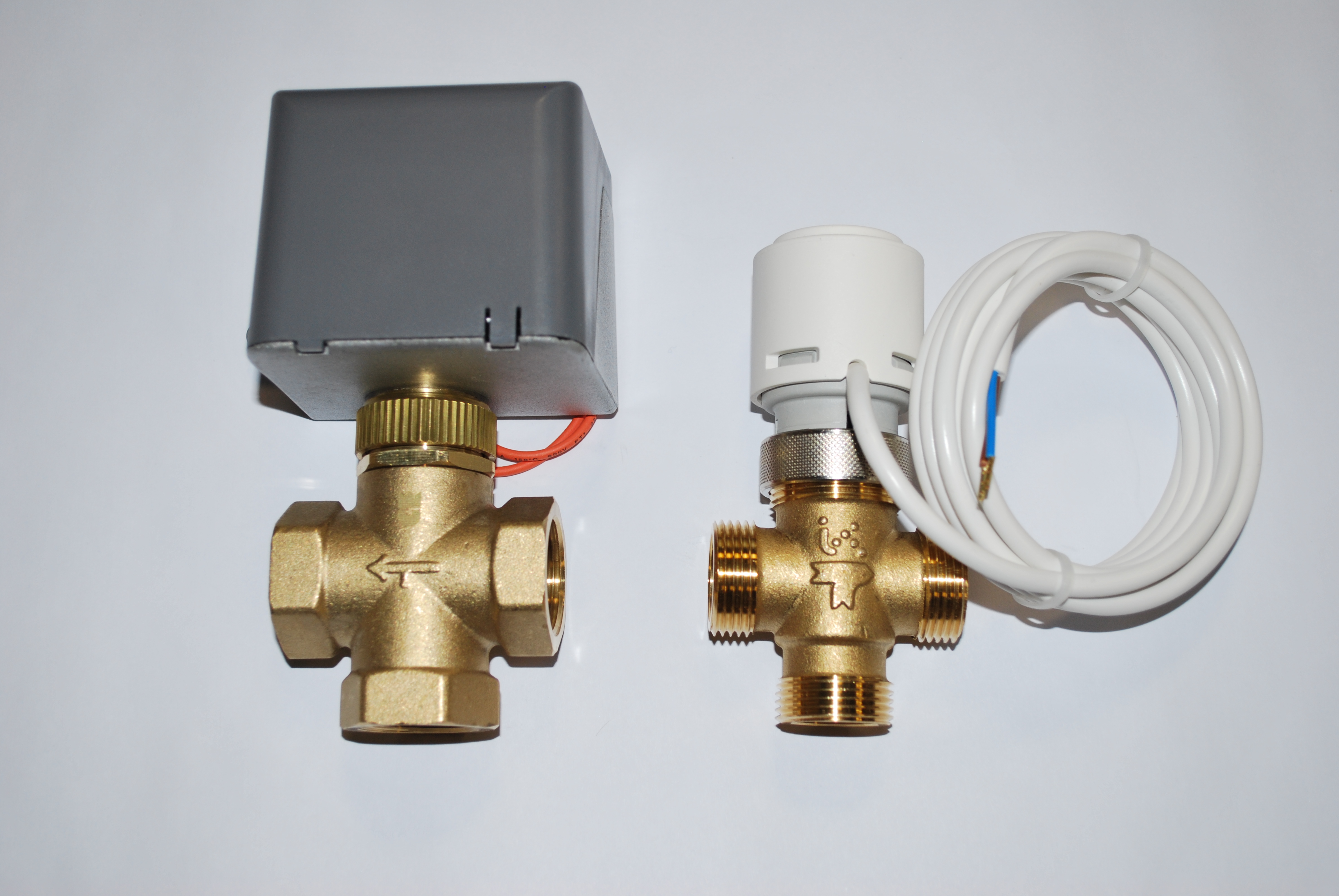

Виды приводов: электромеханические и термоэлектрические

Привод обеспечивает автоматическое открытие и закрытие клапана. Электромеханические приводы используют электродвигатель, они быстро реагируют(5-10 сек. полное открытие/закрытие), подходят для задач с высокой интенсивностью работы и модуляцией. Термоэлектрические основаны на расширении термоэлемента при нагреве: работают медленно (время открытия/закрытия 3-5 минут, более доступны по цене, но менее надёжны, особенно при частых циклах и больших перепадах температуры.

По нашему опыту, термоэлектрические приводы менее надёжны, чем электромеханические. Термоэлементы со временем теряют пластичность, особенно при частых переключениях и крайних температурных режимах. Электромеханические решения служат дольше и лучше подходят для ответственных объектов.

Тип привода	Особенности
Электромеханический	Быстрое действие, высокая надёжность, модуляция
Термоэлектрический	Плавное открытие, доступен по цене, менее надёжен

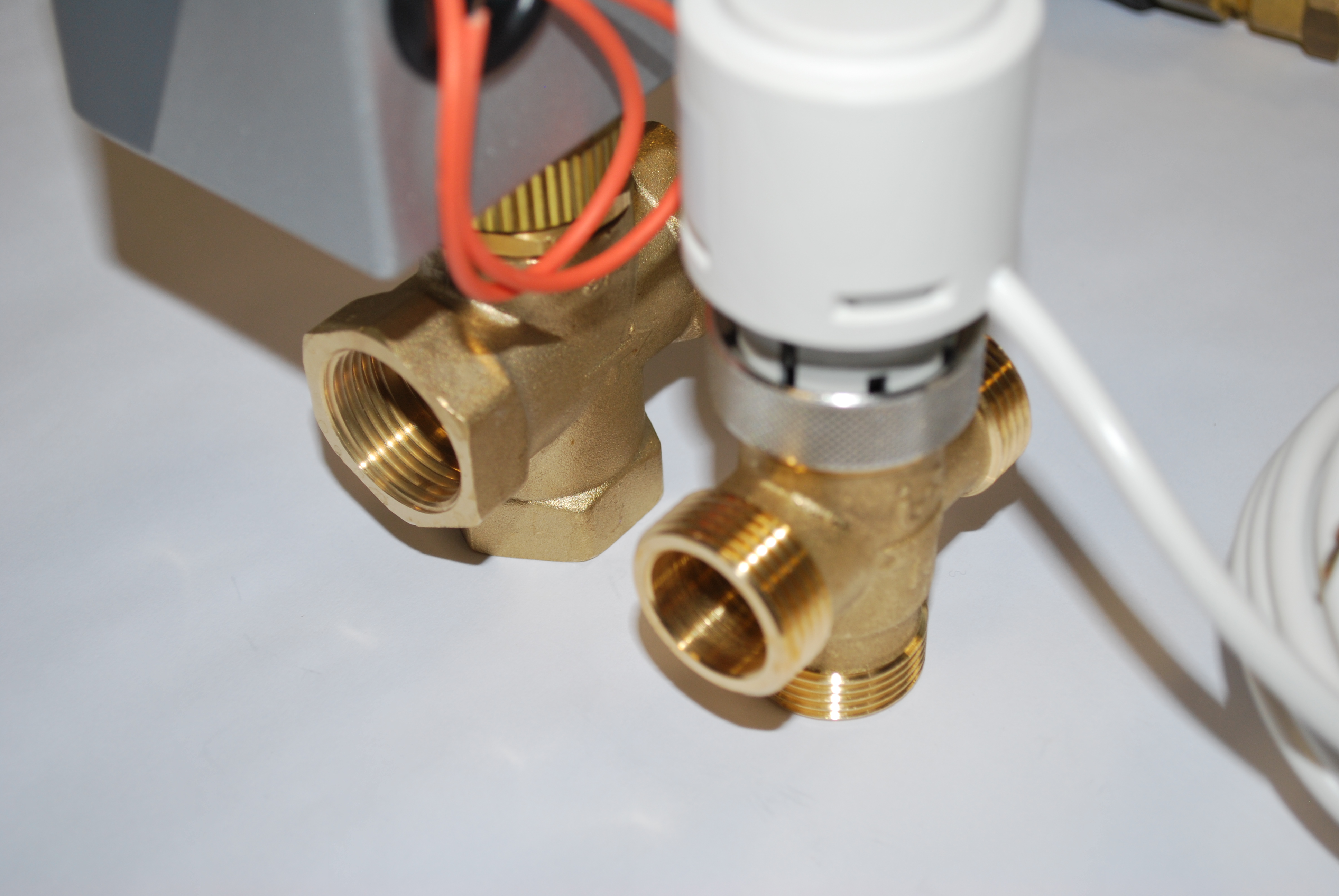

Резьбовые соединения: внутренняя и внешняя резьба

Клапаны выпускаются с внутренней или наружной резьбой, что удобно для разных вариантов подключения: внутренняя — непосредственно на трубу с наружной, внешняя — для фитингов и стандартных элементов обвязки.

Тип соединения	Описание
Внутренняя резьба	Для подключения трубы с наружной резьбой
Наружная резьба	Для подключения арматуры с внутренней резьбой

KVS клапанов: пропускная способность

KVS определяет максимальный расход воды через полностью открытый клапан при перепаде давления 1 бар. Если значение KVS слишком маленькое — возникает избыточное сопротивление и падение производительности, если слишком большое — теряется управляемость и баланс, перегружается насос.

Параметр	Типовое значение	Комментарий
KVS (м³/ч)	0,4–2,8 для компактных, 4,0–6,0 для производительных фанкойлов	Точный подбор по расчету расхода и перепаду давления

Клапаны с подводящими патрубками в сборе

Часто бывает, что производители фанкойлов также предлагают готовые сборки с клапаном, приводом и гибкими патрубками — современное решение для быстрого монтажа без ошибок: сокращает время, гарантирует корректную компоновку, облегчает сервис.

В сборке обычно есть: основной клапан, привод, патрубки с теплоизоляцией. Более продвинутые сборки также включают в себя шаровые краны, сливной элемент, фильтр, балансир, манометры и быстрые разъёмы для подключения.

Итоговые рекомендации

• Для простого «включения/отключения» — двухходовой клапан.
• Для байпаса — трёхходовой или четырёхпортовый (более удобный в монтаже аналог трёхходового).
• Для долгой работы — электромеханический привод.
• KVS обязательно рассчитывается по расходу воды и перепаду давления.
• Готовые сборки экономят время на монтаже и обслуживании.
