Чиллер — ACHX–BH Dunham-Bush

Арт. 17802

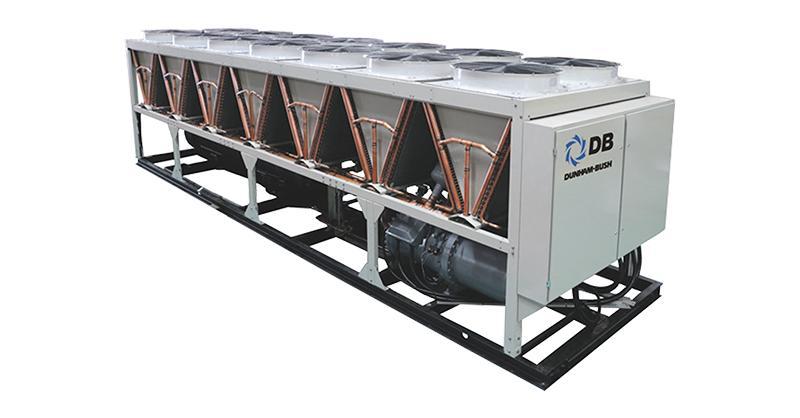

Чиллер — ACHX–BH Dunham-Bush

Основные характеристики

Цена по запросу
Подберём климатическое оборудование под любой бюджет и задачи
Отправьте заявку и получите оптимизацию сметы до 50%.

Технические характеристики

ACHX-BH (Микроканальный конденсатор - Стандарт)
Модель ACHX-BH 90T 100T 130T 150T 170T 185T 200T 215T 240T 260T 280T 300T 315T 340T 355T 380T 400T 420T
Холодо
производительность		 TR 89,7 98,1 126,7 145,3 172,9 184 196,8 215,1 240,4 256,4 275 295,4 314,7 335,2 353,2 377,1 401 418
кВт 315 345 445 511 608 647 692 757 845 902 967 1039 1107 1179 1242 1326 1410 1470
Потребляемая мощность кВт 99,2 111 138,6 159,4 192 205,4 218,2 251,1 271,4 289,7 298,6 323 348 375,7 401,6 425,4 447,8 471,5
Энергоэффективность кВт/TR 1,106 1,132 1,094 1,097 1,111 1,116 1,109 1,167 1,129 1,13 1,086 1,094 1,106 1,121 1,137 1,128 1,117 1,128
COP кВтo/кВтi 3,18 3,11 3,21 3,21 3,17 3,15 3,17 3,01 3,11 3,11 3,24 3,22 3,18 3,14 3,09 3,12 3,15 3,12
Компрессор
Количество 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2
RPM 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950
Заправка маслом л 28 32 32 32 33 34 36 42 46 49 52 54 56 56 56 68 80 80
Мин. % снижения производительности 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5
Количество холодильных контуров 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2
Испаритель
Модель C4R(TH) 1CR(TH) 1CR(TH) 1DR(TH) 2ER(TH) 2FR(TH) 2FR(TH) EBR(TH) EBR(TH) JCR(TH) JCR(TH) JAR(TH) JAR(TH) S1R(TH) S2R(TH) S2R(TH) S2R(TH) S2R(TH)
Количество 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
Подсоединения
для воды		 дюйм 4 5 5 5 6 6 6 6 6 8 8 8 8 8 8 8 8 8
мм 101,6 127 127 127 152,4 152,4 152,4 152,4 152,4 203,2 203,2 203,2 203,2 203,2 203,2 203,2 203,2 203,2
Ном. расход воды л/с 13,6 14,9 19,2 22 26,2 27,9 29,8 32,6 36,4 38,8 41,6 44,7 47,7 50,8 53,5 57,1 60,7 63,3
Ном. потеря давления воды кПа 23,1 50,1 78,4 74,2 75,5 65,8 74 70,7 85,8 70,1 79,2 80,9 90,5 73,6 64,1 71,9 80 86
Мин. расход воды л/с 8,9 7,4 7,4 8,7 10,3 11,8 11,8 13,3 13,3 15,9 15,9 16,9 16,9 20,8 23,7 23,7 23,7 23,7
Макс. расход воды л/с 29,7 24,6 24,6 29,1 34,3 39,4 39,4 44,3 44,3 53 53 56,2 56,2 69,2 78,9 78,9 78,9 78,9
Мин. потеря давления воды кПа 10,8 14,2 14,1 14,1 14,1 14,1 14,1 14,1 14 14,1 14 14 14 14,7 14,8 14,8 14,8 14,6
Макс. потеря давления воды кПа 94,7 124 122,7 122,8 122,9 122,8 122,8 122,8 122,8 122,6 122,6 122,6 122,2 128,8 129,2 129,2 129,2 127,9
Конденсатор
Общий расход воздуха м3/ч 183,818 183,818 183,818 183,818 229,773 229,773 229,773 275,727 275,727 321,682 321,682 367,636 367,636 367,636 367,636 413,591 459,546 459,546
Общая площадь поверхности м2 16,83 16,83 16,83 16,83 21,03 21,03 21,03 25,24 25,24 29,45 29,45 33,65 33,65 33,65 33,65 37,86 42,07 42,07
Кол-во вентиляторов 8 8 8 8 10 10 10 12 12 14 14 16 16 16 16 18 20 20
Мощность вентилятора л.с. 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3
Общие характеристики
Длина мм 5010 5010 5010 5010 6160 6160 6160 7310 7310 8460 8460 9610 9610 9610 9610 10760 11910 11910
Ширина мм 2260 2260 2260 2260 2260 2260 2260 2260 2260 2260 2260 2260 2260 2260 2260 2260 2260 2260
Высота мм 2440 2440 2440 2440 2440 2440 2440 2440 2440 2440 2440 2440 2440 2440 2440 2440 2440 2440
Транспортировочный вес кг 3751 3991 4130 4312 4845 4974 5027 5853 6104 6865 6929 7487 7639 7987 8140 8943 9797 9837
Эксплуатационный вес кг 3838 4081 4221 4415 4971 5111 5164 6010 6262 7055 7119 7687 7839 8238 8416 9220 10073 10114
Объем заправки R134a кг 63 70 91 105 119 130 140 151 168 182 196 210 221 238 249 266 280 294
ACHX-BH (Конденсатор из алюминиевых ребер / медных труб – Опция)
Модель ACHX-BH 90T 100T 130T 150T 170T 185T 200T 215T 240T 260T 280T 300T 315T 340T 355T 380T 400T 420T
Холодо
производительность		 TR 89,7 98,1 126,7 145,3 172,9 184 196,8 215,1 240,4 256,4 275 295,4 314,7 335,2 353,2 377,1 401 418
кВт 315 345 445 511 608 647 692 757 845 902 967 1039 1107 1179 1242 1326 1410 1470
Потребляемая мощность кВт 100,2 112 139,6 160,4 193,4 206,8 219,6 252,5 272,8 291,4 300,5 324,9 349,9 377,6 403,5 427,6 450,2 473,9
Энергоэффективность кВт/TR 1,117 1,141 1,102 1,103 1,119 1,124 1,116 1,174 1,135 1,137 1,093 1,1 1,112 1,126 1,142 1,134 1,123 1,134
COP кВтo/кВтi 3,15 3,08 3,19 3,19 3,14 3,13 3,15 3 3,1 3,09 3,22 3,2 3,16 3,12 3,08 3,1 3,13 3,1
Компрессор
Количество 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2
RPM 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950
Заправка маслом л 28 32 32 32 33 34 36 42 46 49 52 54 56 56 56 68 80 80
Мин. % снижения производительности 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5
Количество холодильных контуров 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2
Испаритель
Модель C4R(TH) 1CR(TH) 1CR(TH) 1DR(TH) 2ER(TH) 2FR(TH) 2FR(TH) EBR(TH) EBR(TH) JCR(TH) JCR(TH) JAR(TH) JAR(TH) S1R(TH) S2R(TH) S2R(TH) S2R(TH) S2R(TH)
Количество 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
Подсоединения
для воды		 дюйм 4 5 5 5 6 6 6 6 6 8 8 8 8 8 8 8 8 8
мм 101,6 127 127 127 152,4 152,4 152,4 152,4 152,4 203,2 203,2 203,2 203,2 203,2 203,2 203,2 203,2 203,2
Ном. расход воды л/с 13,6 14,9 19,2 22 26,2 27,9 29,8 32,6 36,4 38,8 41,6 44,7 47,7 50,8 53,5 57,1 60,7 63,3
Ном. потеря давления воды кПа 23,1 50,1 78,4 74,2 75,5 65,8 74 70,7 85,8 70,1 79,2 80,9 90,5 73,6 64,1 71,9 80 86
Мин. расход воды л/с 8,9 7,4 7,4 8,7 10,3 11,8 11,8 13,3 13,3 15,9 15,9 16,9 16,9 20,8 23,7 23,7 23,7 23,7
Макс. расход воды л/с 29,7 24,6 24,6 29,1 34,3 39,4 39,4 44,3 44,3 53 53 56,2 56,2 69,2 78,9 78,9 78,9 78,9
Мин. потеря давления воды кПа 10,8 14,2 14,1 14,1 14,1 14,1 14,1 14,1 14 14,1 14 14 14 14,7 14,8 14,8 14,8 14,6
Макс. потеря давления воды кПа 94,7 124 122,7 122,8 122,9 122,8 122,8 122,8 122,8 122,6 122,6 122,6 122,2 128,8 129,2 129,2 129,2 127,9
Конденсатор
Общий расход воздуха м3/ч 183,818 183,818 183,818

Версия для печати

Описание

Чиллеры с воздушным охлаждением конденсатора и винтовыми компрессорами Холодопроизводительность: 317-1389 кВт Основные характеристики: Одиночные /сдвоенные компрессоры с независимыми контурами для резервирования и надежности Высокоэффективные горизонтальные винтовые компрессоры для превосходной производительности Усовершенствованный программируемый микропроцессорный контроллер Опциональный микроканальный конденсатор Сертифицирован в соответствии со стандартом AHRI Использует экологически чистый хладагент R134a.
