Принцип работы фанкойла

Полное описание конструкции. Как фанкойл охлаждает и нагревает воздух

Фанкойл — это устройство для охлаждения, обогрева и циркуляции воздуха в помещениях различного назначения: жилых, офисных, промышленных. Основное его назначение — поддерживать комфортный микроклимат с высокой энергоэффективностью и низким уровнем шума. Работа фанкойла заключается в рециркуляции, охлаждении и/или обогреве воздуха до требуемой температуры в помещении независимо от его типа и площади.

В отличие от традиционных кондиционеров, фанкойлы работают как часть системы чиллер-фанкойл, где центральный чиллер охлаждает или нагревает воду, которая затем поступает к фанкойлам. Это позволяет достичь оптимального баланса между производительностью, экономичностью и удобством управления.

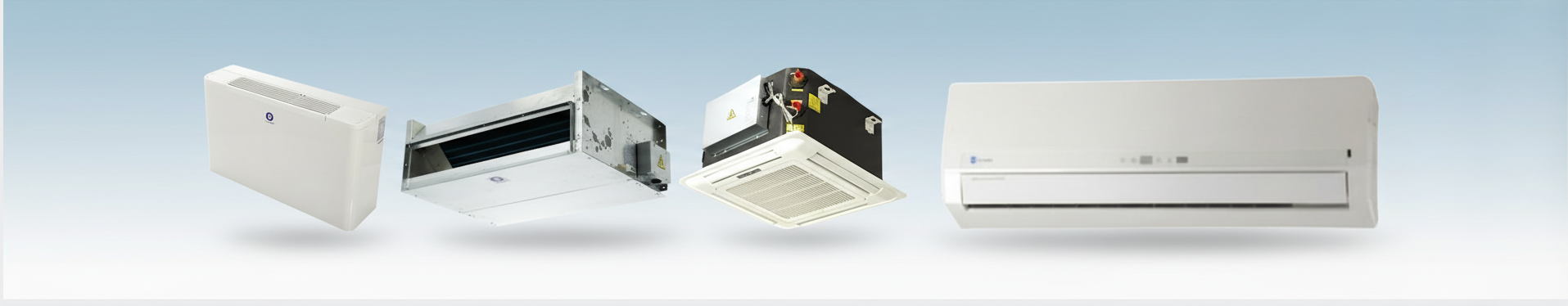

Различные типы фанкойлов: кассетные, настенные и канальные модели

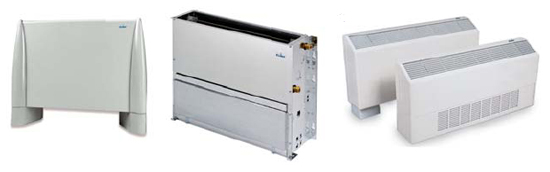

Различные типы фанкойлов: кассетные, настенные, канальные и напольные модели

Конструкция и основные компоненты фанкойла

Фанкойл состоит из корпуса, теплообменника, вентилятора и системы управления. Его устройство достаточно простое, что позволяет легко монтировать и обслуживать систему кондиционирования на базе фанкойлов.

Основные элементы конструкции:

  • Теплообменник (калорифер) — содержит медные трубки с оребрением, через которые подается холодная или горячая вода. Обеспечивает передачу тепла между жидкостью и воздухом.
  • Вентилятор — создает воздушный поток через теплообменник. Может быть тангенциальным (для малых помещений) или центробежным (для средних и больших промышленных объектов).
  • Фильтр воздуха — предотвращает попадание пыли и загрязнений в помещение и защищает теплообменник.
  • Система управления — термостат, клапаны и контроллеры для регулирования температуры и скорости вентилятора.
  • Дренажная система — отводит конденсат, образующийся при охлаждении воздуха.
  • Корпус — может быть кассетным, настенным, канальным или напольным в зависимости от типа помещения.

Как работает фанкойл: пошаговый процесс

1

Забор воздуха

Вентилятор всасывает воздух из помещения, пропуская его через фильтр для удаления загрязнений

2

Теплообмен

Воздух проходит через теплообменник, где за счет разницы температур, воздух охлаждается или нагревается до нужной температуры

3

Подача в помещение

Обработанный воздух подается обратно в помещение через решетку или воздуховод

Коротко о принципе работы:

Воздух поступает в теплообменник, где он нагревается или охлаждается до требуемой температуры. Температура воздуха регулируется с помощью пульта управления или системы автоматики. Вентилятор по всей длине блока равномерно протягивает поступающий поток воздуха, работая с минимальным уровнем шума.

Процесс теплообмена в деталях

Для охлаждения помещения:

  • Через теплообменник подается охлажденная жидкость (обычно 6-8°C) из чиллера
  • Жидкость забирает тепло у проходящего воздуха, снижая его температуру
  • При охлаждении воздуха образуется конденсат, который собирается в поддон и отводится по дренажу
  • Холодный воздух подается в помещение, создавая комфортную температуру

Для обогрева помещения:

  • Подается горячий теплоноситель (обычно 40-60°C) из котельной или теплового насоса
  • Теплоноситель нагревает проходящий воздух до требуемой температуры
  • Теплый воздух подается в помещение для его обогрева
  • Иногда используется электронагреватель на выходе для большей эффективности

Регулирование температуры: два основных способа

Фанкойлы могут поддерживать температуру двумя способами, которые обеспечивают точный контроль микроклимата:

Способ регулирования Как работает Преимущества Применение
Регулирование расхода воздуха Изменение частоты вращения вентилятора меняет объем воздуха через теплообменник Простота управления, возможность быстрого переключения мощности, не нужен клапан Редко
Регулирование подачи теплоносителя Клапан открывает/закрывает поток теплоносителя в теплообменник Постоянный поток воздуха через фанкойл Очень редко
Комбинированное регулирование Изменение частоты вращения вентилятора и подачи потока жидкости клапаном Наиболее гибкая, энергоэффективная система Часто

Это является принципиальным отличием водяных систем (чиллер-фанкойл) от фреоновых систем кондиционирования, где хладагент циркулирует непосредственно внутри помещения. В системе чиллер-фанкойл используется только вода или водный раствор гликоля, что делает систему безопаснее и экологичнее.

Вентиляторы: типы и применение

Тангенциальный вентилятор

  • Компактные размеры
  • Низкий уровень шума
  • Для малых помещений
  • Мощность: 2-5 кВт

Центробежный вентилятор

  • Высокая производительность
  • Для средних и крупных помещений
  • Рассчитаны на мощности 5-50+ кВт
  • Более сложная конструкция

Система управления фанкойлом

Управление фанкойлом осуществляется через:

  • Термостат / Пульт управления для фанкойла / Электронный контроллер — отслеживает температуру, позволяет пользователю устанавливать желаемую температуру, управлять скоростью вентилятора и открытием клапанов
  • Клапаны — регулируют поток горячей/холодной воды в теплообменник
  • BMS (Building Management System) — система управления зданием для интеграции нескольких фанкойлов

Преимущества и особенности фанкойлов

Гибкость установки

  • Кассетные, настенные, канальные варианты
  • Для помещений любого масштаба
  • Легко адаптируется к архитектуре

Экономичность

  • Низкое электропотребление вентилятора
  • Экономия на охлаждающем агенте
  • Снижение затрат на обслуживание

Бесшумность

  • Современные вентиляторы работают тихо
  • Встроенная звукоизоляция
  • Минимальная вибрация

Универсальность

  • Работают в охлаждении и отоплении
  • Применяются в системе чиллер-фанкойл
  • Совместимы с любыми чиллерами

Точная регулировка

  • Независимое управление в каждой зоне
  • Программируемые сценарии работы
  • Автоматическое переключение режимов

Масштабируемость

  • К одному чиллеру подключаются десятки фанкойлов
  • Идеальна для многоэтажных зданий
  • Гибкое распределение холода/тепла

Применение фанкойлов в разных типах помещений

Офисы и бизнес-центры:

  • Кассетные фанкойлы встраиваются в подвесной потолок — оптимальное решение для современных офисов
  • Возможность зонирования по отделам и этажам
  • Производительность: 3-15 кВт в зависимости от размера помещения

Промышленные объекты:

  • Канальные и вертикальные бескорпусные фанкойлы для больших производственных пространств
  • Высокие требования к надежности и производительности
  • Расчет мощности учитывает интенсивное тепловыделение от машин и оборудования

Жилые здания:

  • Компактные настенные фанкойлы для квартир и частных домов
  • Фанкойл для квартиры становится все популярнее в современных новостройках
  • Независимое управление в каждой квартире, бесшумность работы

Важно учитывать при эксплуатации фанкойлов

Для стабильной работы и долгого срока службы фанкойлов необходимо:

  • Контролировать качество теплоносителя (воды) — чистота и pH должны соответствовать нормам, чтобы избежать загрязнений теплообменника и коррозии. Рекомендуется установка фильтров на входе в систему.
  • Регулярно проводить техническое обслуживание — чистка фильтров (ежемесячно), осмотр теплообменника (раз в 3 месяца) для предотвращения засоров и износа вентиляторов.
  • Следить за состоянием дренажной системы — она должна быть открытой и чистой для отвода конденсата.
  • Проверять герметичность соединений — утечки воды могут привести к снижению производительности и повреждению оборудования.
  • Правильно настраивать управление — скорость вентилятора и температура теплоносителя должны соответствовать сезону и реальным потребностям помещения.

Профилактика и диагностика:

Регулярная диагностика системы помогает выявить проблемы на ранних стадиях. Рекомендуется проводить техническое обслуживание фанкойлов не менее 2 раз в год (перед сезоном охлаждения и сезоном отопления).

Обнаружение необычных звуков, снижения производительности, появления запаха плесени или слабого потока воздуха — это признаки того, что требуется немедленное обслуживание.

Система «чиллер-фанкойлы»: преимущества интеграции

Система «чиллер-фанкойлы» весьма гибкая для многоэтажных зданий с большим количеством помещений. К одному чиллеру возможно подключить:

  • Несколько фанкойлов (от 5-10 до 100+ в зависимости от мощности чиллера)
  • Несколько теплообменников приточной вентиляционной установки
  • Центральный кондиционер для подачи свежего воздуха с улицы
  • Тепловой насос для экономичного отопления в переходные периоды

Проблему полноценной вентиляции в помещении можно решить только с помощью системы центрального кондиционера, через который поступает свежий воздух с улицы. Фанкойлы регулируют только температуру воздуха, который уже находится в помещении.

Итог

Фанкойл — это эффективное и универсальное решение для создания комфортного микроклимата в помещениях любого назначения:

  • Простота конструкции обеспечивает надежность и долгий срок службы
  • Гибкость управления позволяет точно контролировать температуру в каждой зоне
  • Энергоэффективность снижает эксплуатационные расходы
  • Масштабируемость делает систему идеальной для больших зданий

Правильно подобранный и установленный фанкойл обеспечит комфортный микроклимат в вашем помещении на долгие годы.
